Что может выйти из строя в стиральной машине при скачке напряжения

При резком скачке напряжения в стиральной машине чаще всего «летят» три узла: сетевой (помехоподавляющий) фильтр, электронный модуль управления и двигатель, а при длительной работе на завышенном или заниженном напряжении ускоренно стареют также реле, блок питания платы, проводка и контакты. Иногда всё заканчивается только «сбоем программы», но один сильный скачок или обрыв нуля способен просто сжечь плату и оставить машину полностью «мёртвой» после выключения света.

Я, Кривченко Виталий, мастер по ремонту стиральных машин СЦ Rewasher, разложу проблему по узлам: что именно может выйти из строя при скачке, по каким симптомам это распознать и как заранее защитить машину.

Какие бывают скачки и почему стиралка их не любит

Скачок напряжения — это кратковременное отклонение от нормы 220–230 В, вверх или вниз.

Основные ситуации:

• кратковременный «всплеск» до 250–260 В и выше (включение/выключение мощной нагрузки, авария, молния, обрыв нуля);
• длительно заниженное напряжение (170–190 В) в «час пик» или в слабых сетях;
• серия небольших отклонений на 5–10% от нормы, которые повторяются регулярно.

Для ТЭНа и мотора небольшие колебания не так критичны, как для электроники, а вот электронные платы и фильтры реагируют на них очень болезненно.

Что страдает первым: сетевой фильтр (ФПС)

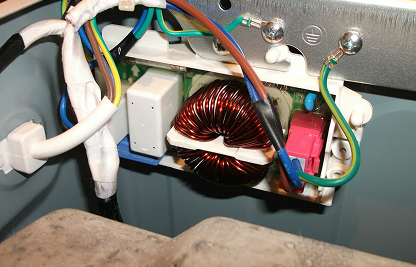

Практически все современные стиралки имеют помехоподавляющий сетевой фильтр (ФПС), который стоит сразу после сетевого шнура.

Что может с ним случиться при скачке

• перегореть конденсатор внутри фильтра;
• пробить варистор (элемент, который как раз должен «принять удар» по напряжению);
• оплавиться корпус фильтра или дорожки на клеммах.

Симптомы

• машина перестала включаться сразу после выключения света/скачка;
• на корпусе фильтра виден нагар, запах гари, трещины;
• напряжение в розетке есть, а до платы управления оно не доходит.

В ряде случаев замена ФПС полностью возвращает машину к жизни.

Совет мастера. Сетевой фильтр — это тот узел, который часто «жертвуют собой» вместо платы. Если в доме нестабильное напряжение, не экономьте на нормальном фильтре/стабилизаторе: он дешевле, чем модуль управления.

Главное «под ударом»: электронный модуль управления

Современные стиралки — это по сути компьютер с барабаном. Плата управления — самый дорогой и уязвимый элемент.

Что сгорает на плате при скачках

• цепи питания (диодный мост, выпрямитель, стабилизаторы, силовые резисторы);
• микросхемы контроллеров и драйверов двигателя;
• дорожки и элементы, которые «идут» сразу после сетевого фильтра.

При «ударе» до 280–300 В модуль могут повредить мгновенно; повторяющиеся меньшие отклонения просто ускоряют старение элементов и приводят к «странным» сбоям.

Симптомы

• машинка не включается, панель «мёртвая», хотя розетка и фильтр исправны;
• включается, но зависает в середине программы, самопроизвольно перезагружается;
• выдает хаотичные ошибки, не связанные с конкретным узлом;
• не управляет нагрузкой: не подает питание на насос, ТЭН или мотор.

Иногда плату удаётся отремонтировать (восстановить дорожки, заменить элементы), но при серьёзном повреждении модуль меняют целиком.

Мотор: когда скачок «добивает» двигатель

У двигателя две проблемы: высокое и низкое напряжение.

• При повышенном напряжении: растёт нагрев обмоток и силовой электроники, возможен пробой изоляции.
• При заниженном напряжении: двигатель не развивает нормальный момент, но продолжает пытаться раскрутить барабан, работая с перегрузкой и перегревом.

Чаще всего при скачках страдает не сам мотор (особенно коллекторный), а его электронный драйвер на плате, но при серьёзных авариях возможно и повреждение обмоток.

Симптомы:

• мотор не запускается, хотя остальная электроника «жива»;
• стиралка пытается крутить барабан, но тот толчками дёргается и тут же останавливается;
• выбивает автомат или УЗО при попытке старта.

Что ещё может выйти из строя при скачках

Блок питания индикации и панель управления

При резком броске могут выйти из строя:

• преобразователь питания платы индикации;
• светодиоды, дисплей, кнопки (через повреждённые дорожки).

Тогда машина может стирать «вслепую», но панель работает некорректно или не горит вовсе.

Проводка, клеммы и контакты

При повторяющихся перегревах и токовых перегрузках:

• подгорают клеммы, ослабевают контакты;
• возрастает риск локальных нагревов и пробоев.

Это уже не мгновенная, а «накопительная» история, но она тоже связана с некачественным питанием.

Реле, клапаны и второстепенные узлы

Скачки приводят к:

• подгоранию контактов реле (ТЭН, насос, мотор);
• ускоренному износу катушек электромагнитных клапанов.

На практике это проявляется как «то работает, то нет» — типичные плавающие неисправности.

Сравнительная таблица: лёгкий, средний и тяжёлый сценарий скачка

Как понять, что после скачка нужно сразу вызывать мастера

Обращаться к специалисту стоит, если после заметного перепада или отключения света:

• машина перестала включаться, панель «молчит», а розетка точно рабочая;
• включается, но сразу выбивает автомат/УЗО;
• не набирает воду, не греет или не запускает мотор, хотя до этого работала нормально;
• начала «глючить» — зависать, самопроизвольно сбрасывать программу, показывать странные ошибки.

Совет мастера. Не включайте стиралку десять раз подряд «на удачу» после явного скачка — если где‑то уже есть пробой или трещина, вы только усугубите повреждения. Лучше сразу обесточить машину и вызвать мастера с мультиметром и опытом по диагностике плат.

Как защитить стиральную машину от скачков

Подобрал решения, которые основаны на личной практике:

1. Локальный стабилизатор/реле напряжения для стиралки

Самый рабочий вариант — стабилизатор или реле защиты, включаемый в розетку.

Он:

• отключает нагрузку при выходе напряжения за допустимые пределы;
• сглаживает умеренные колебания;
• часто дополнительно фильтрует помехи и защищает от КЗ и перегрева.

Важно правильно подобрать мощность и тип (однофазный 220 В для стиралки).

2. Защита в щитке

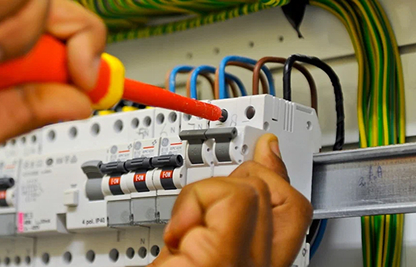

Вариант посерьёзнее — реле контроля напряжения в щите квартиры/дома.

Оно:

• отключает весь ввод при опасном отклонении;
• защищает не только стиралку, но и всю технику;
• актуально особенно в частных домах и старых домах с «гуляющей» сетью.

3. Заземление, проводка и «человеческий фактор»

Помимо устройств защиты, важно:

• иметь исправную розетку с заземлением;

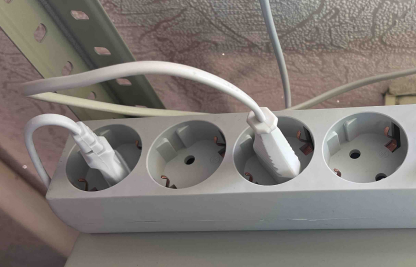

• не подключать стиралку через дешёвые «тройники» и сомнительные удлинители;
• по возможности не запускать её одновременно с мощными сварочными аппаратами, компрессорами, если вы в частном доме с неидеальной сетью.

Кейс мастера: «Свет мигнул один раз — а стиралка умерла»

Расскажу реальную историю из практики.

Модель: современная стиральная машина с инверторным двигателем и электронным модулем (типичный «средний сегмент»: дисплей, куча программ, защита от протечек).
Жалоба клиента: «Вечером мигнул свет, потом его совсем отключили минут на 10. После включения стиралка больше не подаёт признаков жизни, розетка рабочая».

Приезжаю, проверяю:

• в розетке стабильные ~230 В — напряжение есть;
• вилка, шнур, удлинитель визуально целые;
• при нажатии кнопки питания — ноль реакции: индикация не загорается, звуков нет.

Классическая картина «после скачка/отключения света».

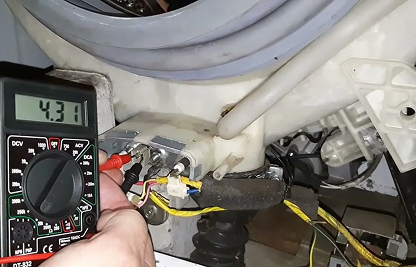

Снимаю верхнюю крышку, добираюсь до сетевого фильтра (ФПС). На корпусе — лёгкий запах гари. На одной из клемм виден потемневший пластик и мультиметром — на входе фильтра 230 В, на выходе — 0 В.

Первый вывод: ФПС сгорел и не пропускает питание дальше на плату управления.

Совет мастера. На этом этапе многие радуются: «О, дёшево отделались, сейчас фильтр поменяем — и всё». Но после серьёзных скачков фильтр почти никогда не умирает в одиночестве, он лишь принимает часть удара на себя.

Меняю фильтр на новый, включаю — и… тишина. Значит, удар дошёл и до модуля.

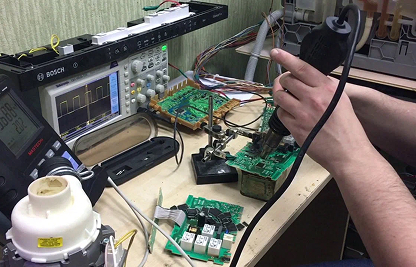

Снимаю электронный модуль — на плате в зоне входного питания — явный «подгоревший» участок, потемневший резистор и следы перегрева возле диодного моста. Несколько дорожек потемнели, один мелкий предохранитель‑резистор в обрыве.

Проверяю цепь питания платы — диодный мост «пробит» по двум диодам. Стабилизатор питания микроконтроллера не выдаёт нормальное напряжение.

При таком наборе повреждений плату можно попытаться восстановить: заменить диоды/мост, резистор‑предохранитель, стабилизатор, восстановить дорожки. Но важно оценить целостность «мозгов» — самого микроконтроллера.

В этом случае повезло: контроллер жив, явных трещин и пробоев нет, прошивка не слетела.

Как я провел ремонт:

• Заменил сетевой фильтр (ФПС) на новый.
• На плате: восстановил сгоревшие дорожки, заменил диодный мост, выгоревший резистор‑предохранитель и стабилизатор питания.
• Промыл и просушил плату, проверил отсутствие коротких замыканий.
• Собрал всё обратно, подключил машину через тестовый стабилизатор.

Результат:

• панель заработала, индикация появилась;
• стиралка корректно реагирует на выбор программ и запуск;
• тестовая стирка прошла без ошибок — набирает воду, греет, крутит барабан, сливает и отжимает.

Клиент признался, что никаких стабилизаторов/реле защиты в сети нет ,а в доме регулярно «мигает свет», но до этого техника «как‑то жила».

Я предложил два варианта:

• недорогой локальный стабилизатор/реле защиты только для стиралки;
• более серьёзное решение — реле контроля напряжения на ввод в квартиру.

Человек в итоге поставил реле в щите и отдельный фильтр для стиралки и холодильника.
